泰科消防闸阀接线图
来源:http://www.cntyco.com.cn/news.html | 作者:泰科阀门 | 发布时间 :1天前 | 8 次浏览: | 分享到:
泰科消防闸阀中需接线的主流型号为TJR 系列 OS&Y 明杆闸阀（DN50-DN400 口径），其接线核心是配套的TOSY 型监控开关（适用于 EMEA 及 APAC 区域）。

一、泰科消防闸阀接线前的核心准备

（一）明确阀门型号与配套组件
泰科消防闸阀中需接线的主流型号为TJR 系列 OS&Y 明杆闸阀（DN50-DN400 口径），其接线核心是配套的TOSY 型监控开关（适用于 EMEA 及 APAC 区域）。接线前需确认组件完整性：

  • 必需部件：监控开关本体、SPDT（单极双掷）触点、电缆密封接头、凸轮调节件；

  • 工具准备：扭矩扳手（50-200N・m）、防水胶带、防锈漆、专用接线端子。

（二）遵循核心规范与标准
接线操作需严格符合三重标准：

  1. 电气安全：执行 CSA C22.1 加拿大电气规范第 32 节，确保设备可靠接地；

  1. 消防规范：符合 GB 50974-2014《消防给水及消火栓系统技术规范》；

  1. 产品认证要求：接线完成后需通过 UL、FM 认证相关检测项。

二、泰科消防闸阀接线图与分步操作

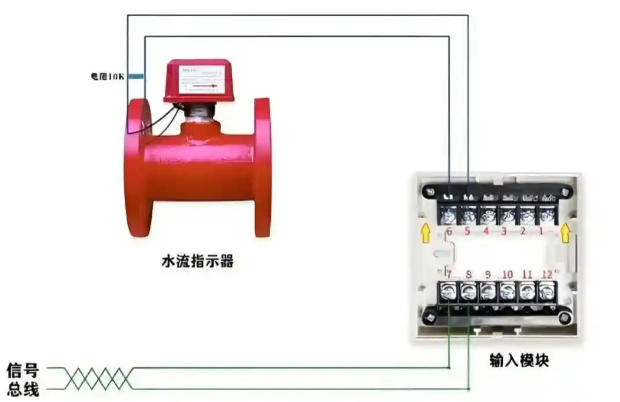

（一）接线核心结构示意
泰科 TJR 闸阀与 TOSY 监控开关的接线结构包含三大模块：
[消防控制主机] ←→ [TOSY监控开关] ←→ [闸阀机械执行机构]
         信号传输线          机械联动机构

  • 供电回路：24V DC 消防专用电源（电流≤0.5A）；

  • 信号回路：SPDT 触点输出 “开 / 关” 状态信号，线缆选用阻燃双绞线（截面积≥1.5mm²）。

（二）分步接线操作流程

  1. 接线盒预处理

打开 TOSY 开关的电器控制箱罩，清理接线端子表面油污，检查密封垫完整性（缺失需更换 EPDM 材质垫片），电缆入口处加装防水密封圈。

  1. 电缆连接与固定

按控制要求对应接线：

  • 公共端（COM）→ 消防主机信号输入端；

  • 常开端（NO）→ 阀门 “全开” 信号反馈；

  • 常闭端（NC）→ 阀门 “全关” 信号反馈；

接线完成后用压线钳固定端子，电缆需预留 30cm 冗余长度，并用扎带固定避免受力拉扯。

  1. 凸轮与限位调试

  • 全关状态校准：阀门处于 “全关” 时，顺时针转动关向凸轮至触发微动开关（听到 “咔哒” 声），紧固固定螺钉；

  • 全开状态校准：阀门处于 “全开” 时，逆时针转动开向凸轮，重复触发验证；

  • 限位调整：确保限位螺钉与蜗轮平面预留 0.5-1mm 间隙，防止机械卡阻。

  1. 密封与标识

电缆入口用防火密封胶填充（宽度≥5mm），固化 24 小时后盖紧控制箱罩；在阀体标注接线日期与调试人员，同时粘贴 “消防专用” 红色标识。
三、接线质量检测与常见问题解决
（一）核心检测项目

  1. 通断测试：用万用表测量信号回路，阀门启闭时 NO/NC 触点需准确切换；

  1. 压力兼容性测试：在 300psi（20.7bar）工作压力下，持续运行 30 分钟无信号中断；

  1. 密封性测试：淋水试验后，接线盒内无进水痕迹。

（二）典型问题与解决方案
问题现象
成因分析
解决方法
信号无反馈
凸轮未触发微动开关
重新校准凸轮位置，确保触点可靠接触
信号频繁跳变
电缆固定松动
加固电缆，增加防拉脱装置
接线盒进水
密封胶老化
更换 EPDM 密封垫，重新填充防火密封胶
四、接线后的合规验收要点

  1. 文档留存：归档接线示意图、检测报告，需包含阀门型号（如 TJR DN150）、开关型号（TOSY）等信息；

  1. 标识规范：在阀门附近 50cm 内设置不锈钢标识牌，标注 “接线日期：XXXX 年 XX 月 XX 日 检测状态：合格”；

  1. 周期维护：每月检查接线端子紧固性，每季度测试信号传输稳定性，确保符合 NFPA 标准要求。
